PGM8000依爱编码器使用操作指南

PGM8000型编码器用于对依爱半岛(中国)生产的EI系列智能部件读写地址，通过将智能部件接于编码器的两总线上，操作编码器前面板按键，向智能部件发送命令，对智能部件进行读、写地址。

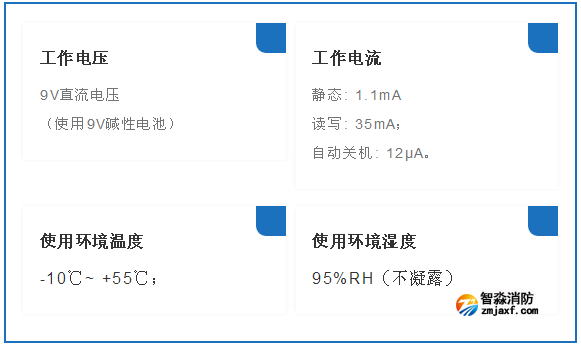

01、技术特性

02、使用操作

标识说明

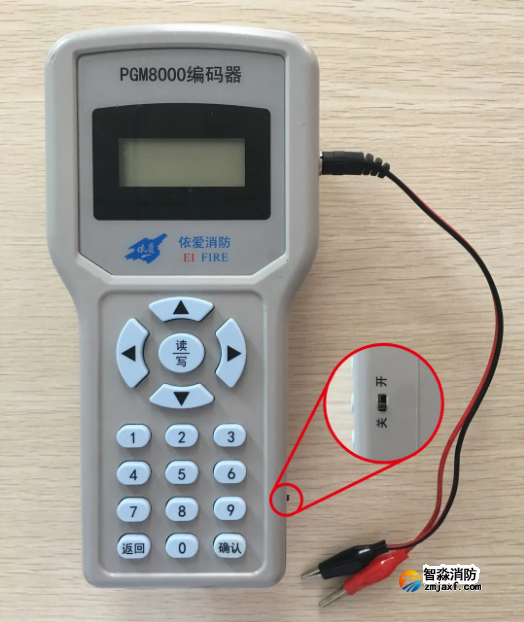

　　①使用前先将电池仓内下部的电池保护条去掉，连上电池扣。电源开关位于编码器侧面。打开开关后处于写地址状态，并有短暂蜂鸣声，同时个位数闪烁，表示此时个位数是待编辑的地址位

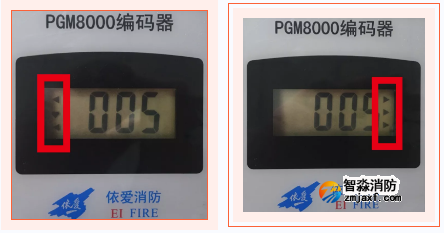

　　②“读/写”键控制读地址和写地址之间的转换。即液晶右侧显示三个三角形为写地址状态，液晶左侧显示三个三角形为读地址状态

　　③“←”、“→”键用于移动待编辑的地址位，相应位闪烁显示

　　④“↑”、“↓”键用于待编辑地址位的数字增加、减小

　　⑤“0～9”数字键用于直接输入地址，则闪烁位自动右移一位

　　⑥“确认”键用于完成读写操作。此时液晶显示“：”，若读正确，则显示读出的地址；若写正确，则显示写入的地址+1，并伴有短暂蜂鸣声。若有错误，则显示“Err”

　　⑦约20秒内若未进行任何操作，则自动关机。自动关机后按任意键可将关机前的状态恢复，并处于工作中

设备编制

　　开机后，控制“读/写”键进入写地址状态，并选择合适的地址码，点击“确定”键即可完成设备的编址。

重码修改

　　控制“读/写”键进入读地址状态，对已重码的设备进行地址读取，之后采用设备编址操作重码设备进行重新编址即可。

03、注意事项

在日常的编码器使用过程中，为了延长其使用寿命，这里有以下几点注意事项需要留意：

　◎电池电量

　　开机后，若液晶显示“L”，表示电池电压低，需打开背面的电池盖，更换下部的电池（建议使用9V碱性电池）

　◎开关维护

　　自动关机状态下，编码器也会消耗微弱电流。若长期不使用，请将电源开关拨至“关”

　◎编制上限

　　一次只能接一个智能部件。设置的最大地址为242。

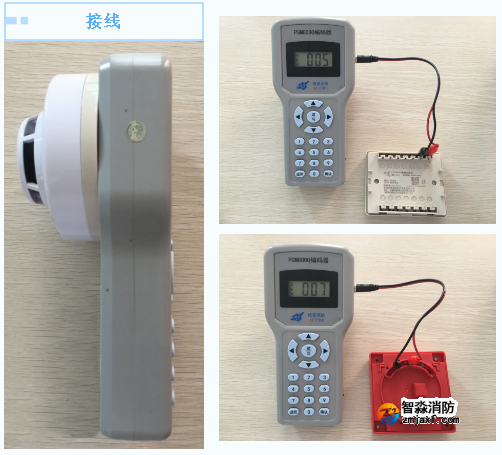

　◎设备设置

　　设置探测器、声光警报器时，可将探测器、声光警报器直接安装在背面的底座上。

　　设置模块时，将插头电缆插入侧面插孔中，并将鳄鱼夹分别夹到模块两总线S+和S-端子的簧片上。

　　设置手动火灾报警按钮、消火栓按钮等其它智能部件时，可将鳄鱼夹分别接到两总线S+和S-簧片或端子上。

　◎特殊设置

　　电池仓上部的9V电池是备用品。当设置EI6810可燃气体探测器时需连到上部电池扣（与底座的3、4端子相连，勿短路）。该电池不受开关控制，操作完请及时将EI6810可燃气体探测器取下，避免电池耗电。给照明灯具等需使用24V供电的产品设置地址时，可将附带的鳄鱼夹电缆接到底座的3（电池+）、4（电池-）端子为其供电。当电池电压低于7V时请更换电池（碳性也可，建议用碱性）。
