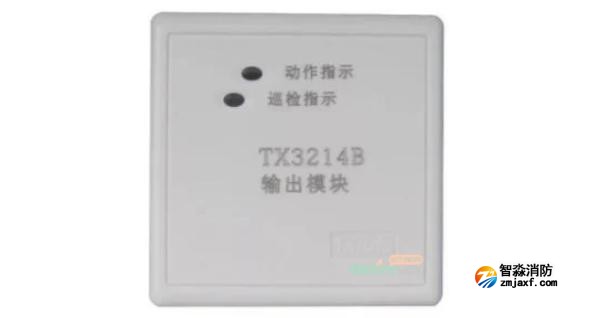

TX3214B输出模块用于总线制半岛(中国)广播系统中半岛(中国)广播间的切换控制,也就是泰和安的半岛(中国)广播模块。模块接收到火灾报警控制器的启动命令后,吸合继电器,现场音箱切换到半岛(中国)广播(事故广播),并点亮指示灯,表明切换成功。当模块工作于检线模式且无音乐广播输入时,可检测音箱的断路故障和短路故障。

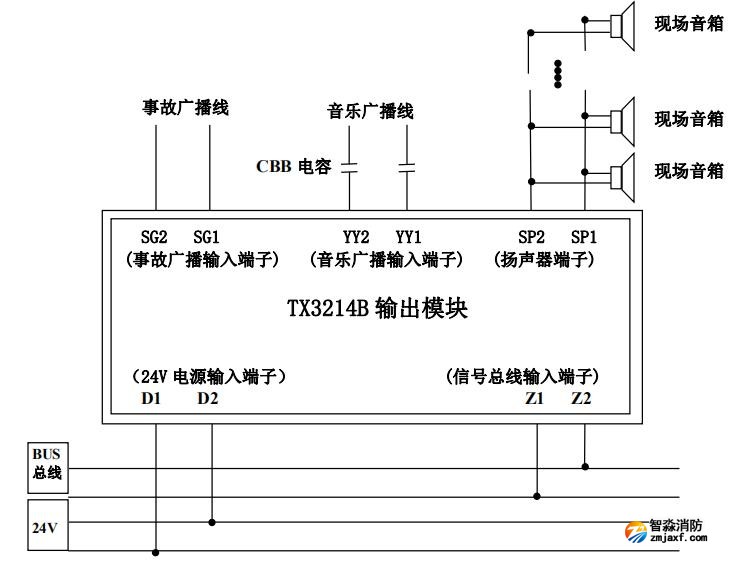

TX3214B输出模块接线图:
TX3214B输出模块接线端子说明:
D1 D2:24V电源输入端子,无极性。
Z1 Z2:信号总线输入端子,无极性。
SG1 SG2:事故广播输入端子。
YY+YY-:音乐广播输入端子。
SP1 SP2:与扬声器连接的输出端子。
注意事项:
音乐广播输入端子需要接CBB电容,建议耐压450V,容量4.7uF。
