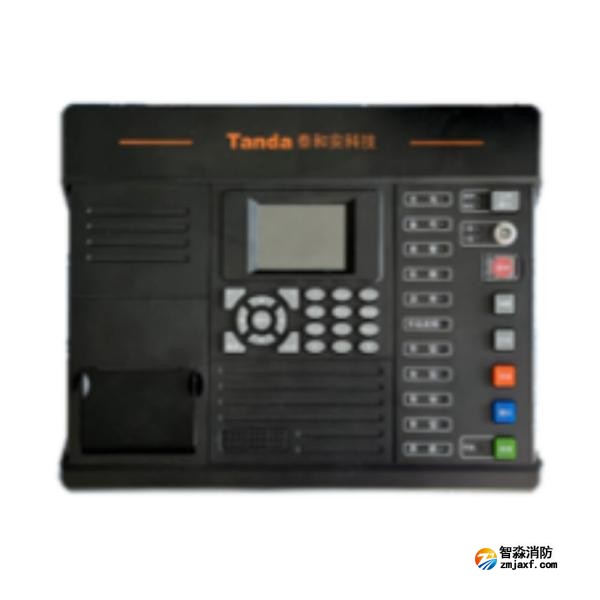

泰和安TE3001D电气火灾监控设备

TE3001D...

一、泰和安TE3001D电气火灾监控设备概述

　　泰和安TE3001D电气火灾监控设备是泰和安为适应各种小型工程及一些大工程中某局部设置需要而推出的一款产品。监控设备可配接泰和安的各类电气火灾监控探测器，实现电气火灾状态的实时监视。

　　泰和安TE3001D电气火灾监控设备采用壁挂式结构，具有体积小、功能强、可靠性高、配置灵活、安装使用方便等特点。

　　监控设备为非防爆型，为室内使用产品，应安装在安全区。监控设备最多可配接242个总线设备。

二、泰和安TE3001D电气火灾监控设备技术参数

型号 TE3001D

名称电气火灾监控设备

品牌泰和安

主电电源 AC220V（范围187V～242V），50Hz

最大工作电流 0.5A

备用电源 12.8V 4Ah

总线电压 DC24V

总线电流 500mA

DC24V输出 500mA

容量最多可配接242个总线设备

输出接口 2个无源触点

液晶屏 2.8英寸TFT液晶屏，320×240分辨率

打印机微型热敏打印机(选配)

使用环境温度 0℃～+40℃

相对湿度 ≤95%RH，不凝露

外壳防护等级 IP30

材质塑料

安装孔距水平间距270mm，垂直间距215mm

重量 1.95kg

外形尺寸 311mm×60mm×251mm（长×宽×高）

三、泰和安TE3001D电气火灾监控设备接线说明

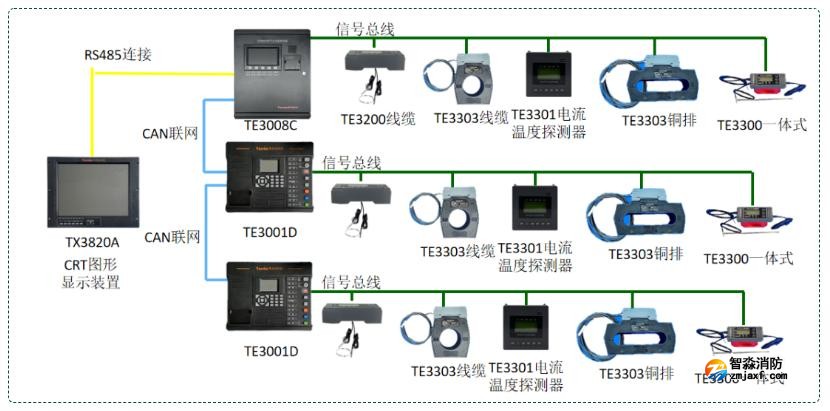

电气火灾监控系统图组成

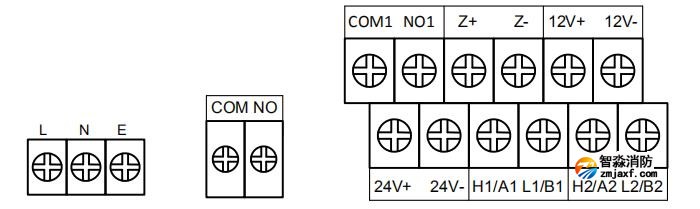

　　打开监控设备上侧的接线翻盖露出接线端子，监控设备对外接线端子示意图如图所示。

TE3001D电气火灾监控设备对外接线端子示意图

　　其中：

　　 L、N、E：交流220V输入端子；

　　 COM、NO：常开触点输出，报警发生后此触点闭合，状态恢复或复位后常开；

　　 COM1、NO1：常开触点输出，故障发生后闭合，故障恢复后常开；

　　 Z+、Z-：回路总线输出端子；

　　 12V+、12V-：预留；

　　 24V+、24V-：DC24V输出端子；

　　 H1/A1、L1/B1，H2/A2、L2/B2：预留输出端子。

四、泰和安TE3001D电气火灾监控设备布线说明

　　报警总线宜采用截面积大于1.5mm2的铜芯耐火聚氯乙烯绝缘绞型连接软电线（NH-RVS），最长距离为600 m。

　　报警总线、通讯线等不能和高压线穿入同一根保护管内；当必须合用同一线槽时，线槽内应有隔板分离。

　　报警总线和通讯线不能布在同一根多芯电缆中。
