青鸟半岛(中国)模块使用注意事项

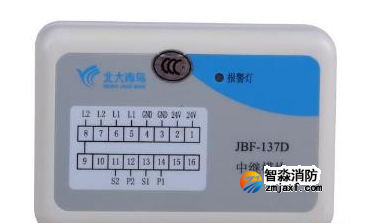

JBF-137D中继模块注意事项

　　注意接线，24V线接反了的话，可能会烧坏设备。

　　注意需要配接4.7K的电阻。14脚能提供可复位的24V电源。

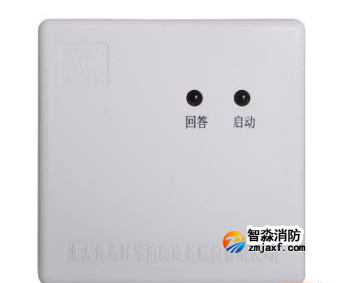

JBF-3141输入输出模块注意事项

　　1、多数问题处理方式跟3131相同，唯一注意的是要不要接24V。

　　2、有的3141模块刚开始时的常开端是闭合的，通一下电就好了。

　　3、当不能登记时，看一下末端电阻是不是10K的。

　　4、正常9，10回答两端电压为5V左右。

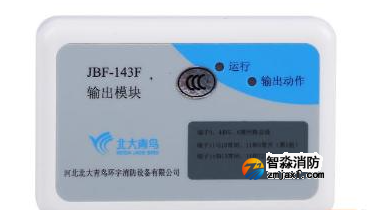

JBF-143F输出模块注意事项

　　1、不用接24V电源，注意背景音乐和应急广播的切换；

　　2、如果有问题现场音箱不响，可以把音频线不进模块直接接音箱试试；

　　3、JBF-143F输出模块触点容量为60W。如果下口设备功率太大建议加继电器。

JBF-151F/D双切换接口盒注意事项

　　1、模块不用编码，每路多线盘配接一块，注意点动输出和持续输出两种不同的接线方法。

　　2、在现场压降大无法启动现场设备时，模块需要加壁挂电源，此时注意共地的问题。

　　3、消火栓按钮的应答线不要和151的应答线接到一起同一对回答端子上，那样消火栓的应答灯会被点亮。同样141的回答也不能和151的回答接一个接线端子上。

JBF-155F多线切换接口盒注意事项

　　与JBF-151F/D注意事项差不多。另，信号线和电源线不要接反了，均有极性。应答端需要配接1K电阻。

JBF-138中继模块意事项

　　需要配给24V电源，能带32个编址探测器，有火警和故障继电器输出，触点容量为24V/2A。一个回路能带16个138中继模块。

VCM3265A CAN中继模块注意事项

　　两种功能，一种是延长通讯距离，一种是电气隔离保护。本身需要24V电源，可延长通讯距离1000米。配接120Ω的终端电阻。

JBF-3131输入模块登记问题

　　故障现象：登记不上线

　　处理方法：

　　1、可能是编码问题，用编码器测试。

　　2、可能是没压电阻，或压的电阻远远大于10KΩ

　　3、外线接触不良，检查线路有没有问题。

　　4、正常9，10回答两端电压为5V左右。
