TDS-100H型手持式超声波流量计

可代送中国计量院检测

TDS-100H型手持式超声波流量计适用于各种工业现场中液体流量的在线标定和巡检测量。具有测量精度高、一致性好、电池供电、操作简单、携带方便等特点，是目前国内体积最小、质量最轻，真正意义上的便携式超声波流量计，产品已远销至日本、韩国、澳洲、美国等地区，受到了广泛好评。

* 测量精度：优于1%
* 重复性：优于0.2%
* 工作电源：90~230VAC (内置镍氢充电电池，充足后可持续工作10小时)
* 安装方式：外敷式安装，操作简单，方便
* 显示：4行汉字同屏显示瞬时流量、流速、累积流量、信号状态等
* 信号输出：非隔离RS232(FUJI扩展协议)
* 数据存储：内置数据记录器可记录时间、累积流量、瞬时流量、信号状态、

工作时间等，使用专用软件可将存储的数据导入计算机
* 其它功能：自诊断，提示当前工作状态是否正常

传感器技术参数

技术参数	标准HS型	标准HM型	标准S2型	标准M2型	标准L2型
适用管径(mm)	15～100	50～700	15～100	50～700	300～6000
材质	铝合金		塑料合金
工作频率	1MHz
常用安装方法	V (N、W)法	V、Z法	V (N、W)法	V、Z法	Z法
标定	整机配对标定
磁性	有
适用温度	0℃～160℃
防护等级	IP65
外形尺寸	200×25×25	280×40×40	45×30×30	71×37×40	91×52×44
质量（克）	250	1080	75	259	535
介质种类	水、海水、污水、酒精、各种油类等能传导超声波的单一、均匀、稳定的液体
介质浊度	≤20000ppm且气泡含量小
适用管材	碳钢、不锈钢、铸铁、铜、PVC、铝、玻璃钢等均匀质密的管道，允许有衬里
管道衬材	环氧沥青、橡胶、灰浆、聚丙烯、聚苯乙烯、胶木、聚四氟乙烯等
信号电缆	标准配置：5米×2，可选配10米×2或15米×2

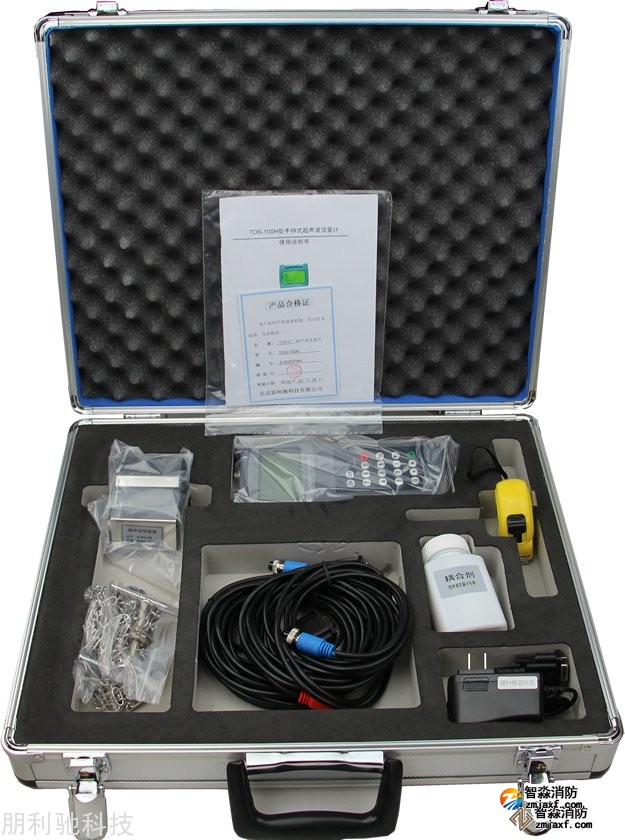

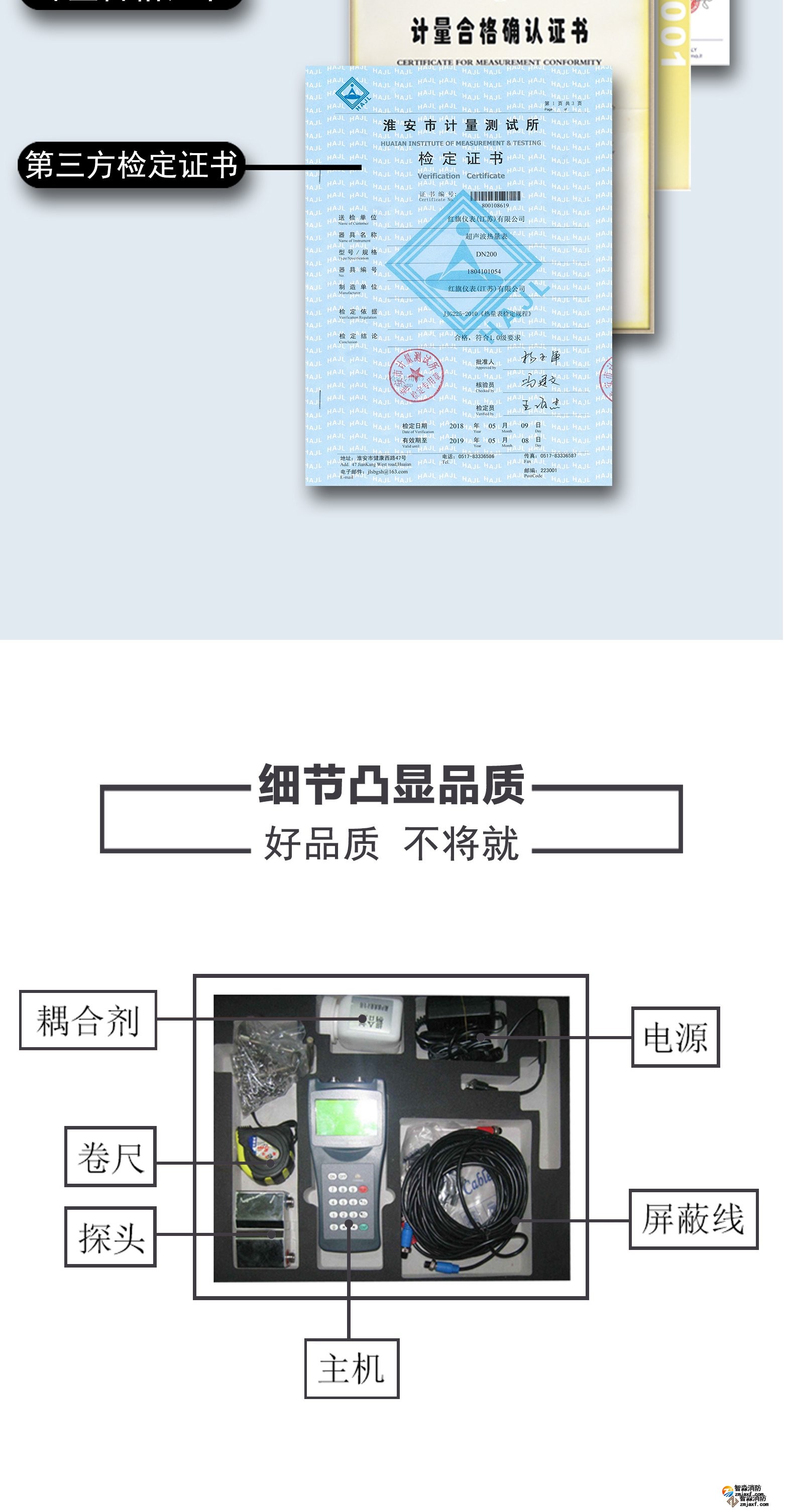

TDS-100H超声波流量计装箱单

1	手提箱	一只
2	流量计主机	一个
3	数据线缆	一条
4	电源适配器	一个
5	固定铁链	一对
6	流量计探头（M2 DN50-700MM）	一对
7	耦合剂	一瓶
8	卷尺	一只
9	说明书等随机资料	一份

TDS-100H型手持式超声波流量计是一种外夹、时差式超声波液体流量计，它采用低电压多脉冲平衡发射接T收的专利技术。先进的电路设计，优秀的硬件设计加上中文用户界面友好的软件设计，适用于工业环境下连续测量不含大浓度悬浮粒子或气体的清洁液体的流量。
技术特点:
*4行汉字同屏瞬时流量、流速、累积流量、信号状态等；
*内置数据记录器，可记录日期、累积流量、信号状态、工作时间等；
*标准数据接口RS232用于联网检测或导出记录数据；
*OCT输出正、负、静累积脉冲信号和频率信号（1-9999KHZ）；
*RS232接口用于联网检测或导出记录数据；
*直管段应满足上游10D，下游5D，距泵出口处30D（D指管径）。
线性 0.5%
重复性 0.2%
准确度示值的±1%,流速＞0.2m/s
响应时间 0～999秒,使用者任选
流速范围 ±32m/s
管段尺寸 15mm～6000mm
测量单位米,英尺,立方米,升,立方英尺,美国加仑,英国加仑,油桶,美国液体桶,英国液体桶,
美国兆加仑,使用者指定单位
累积器 7位正、负、净累积器
液体种类各种能传导超声波的单一均匀的液体
安全性设置值的锁定，更改数据需解锁
显　　示 4×8中文或4×16英文
通讯接口 RS-232，波特率75-57600，同时兼容富士超声波流量计,也应用户的要求兼容其它产品
传感器标准M1型,另有其它4种可供选择
传感器电缆标准为5m×2,也可加长为10m×2
电　　源 3节AAA内置Ni-H电池,每次充满电可持续工作12小时,AC100V-240V的适配器
数据记录内置数据记录仪可记录2000行数据
手动累积器 7位,按键即可开始用于校准
外壳材料阻燃ABS
外形尺寸 210×90×30mm
主机重量 500g(1.2 lbs)包括电池
