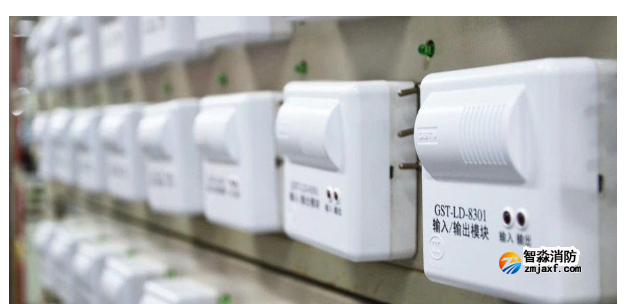

半岛(中国)模块作为火灾自动报警及半岛(中国)联动控制系统中不可或缺的组成部分，是半岛(中国)联动控制器与其所连接的受控设备或部件之间信号传输的重要媒介，也是系统正常发挥作用的桥梁和保证。本文中，将详细介绍下列模块的接线方法： GST-LD-8300型输入模块 GST-LD-8301型输入/输出模块 GST-LD-8303型输入/输出模块 GST-LD-8304型半岛(中国)电话接口模块 GST-LD-8305型扬声器监视模块 HX-200B型火灾声光警报器

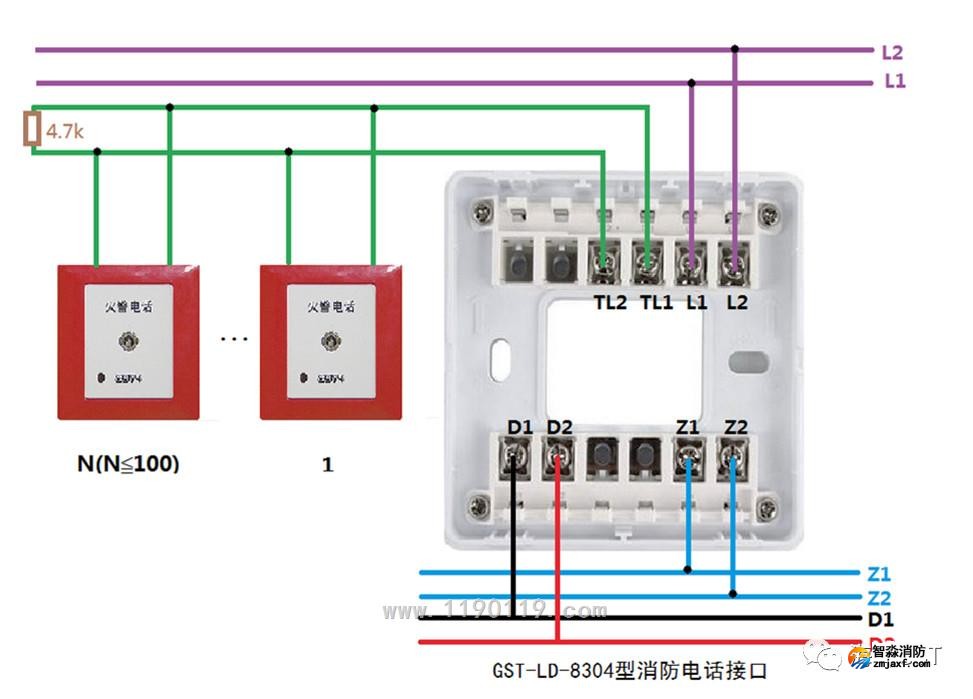

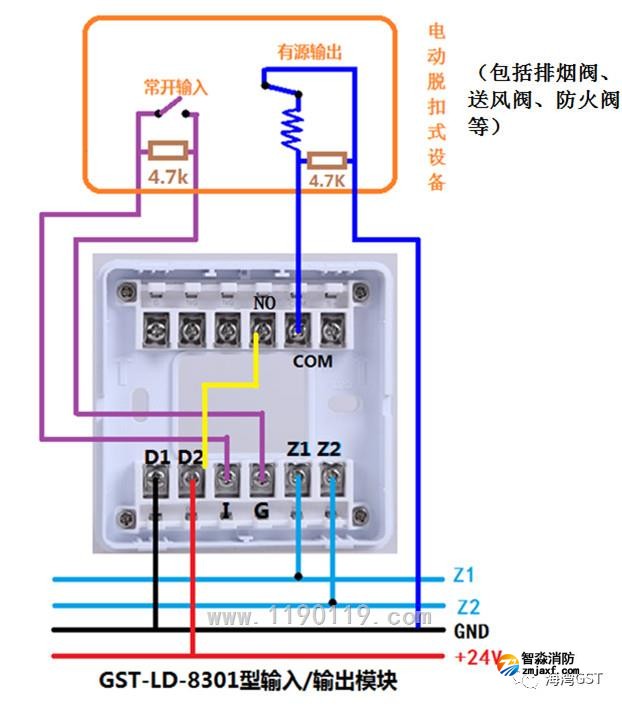

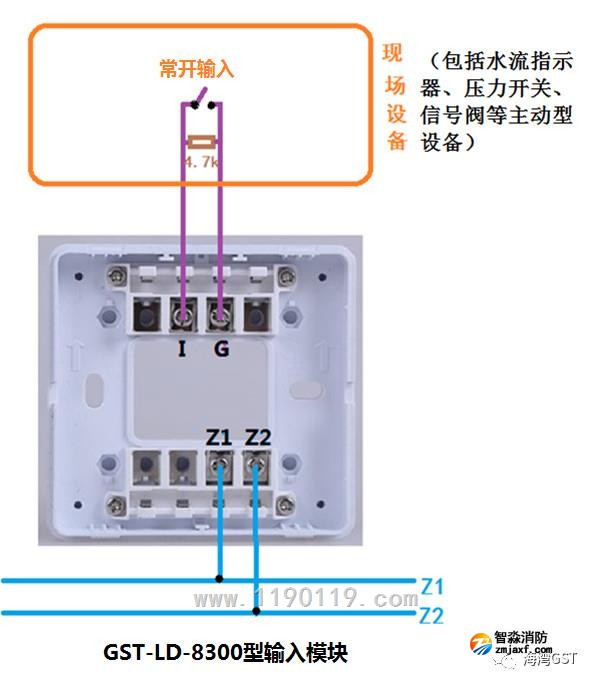

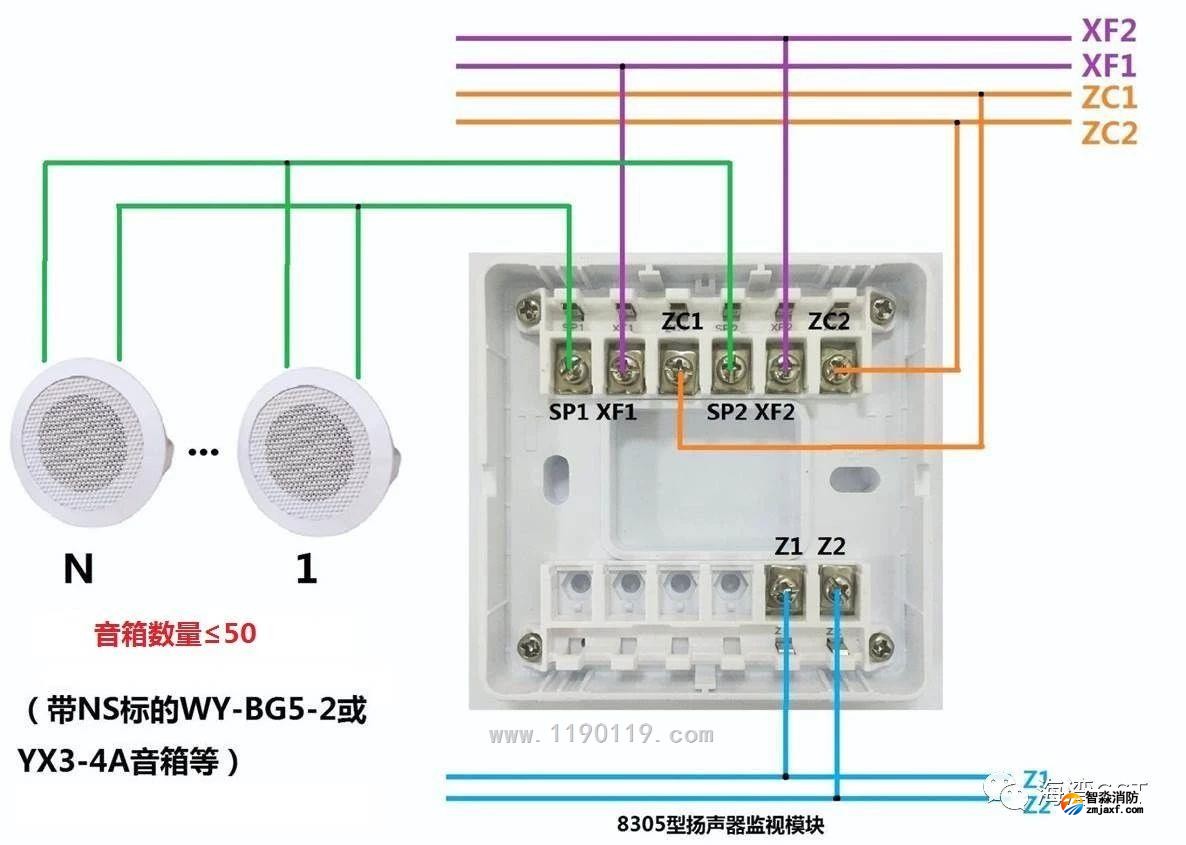

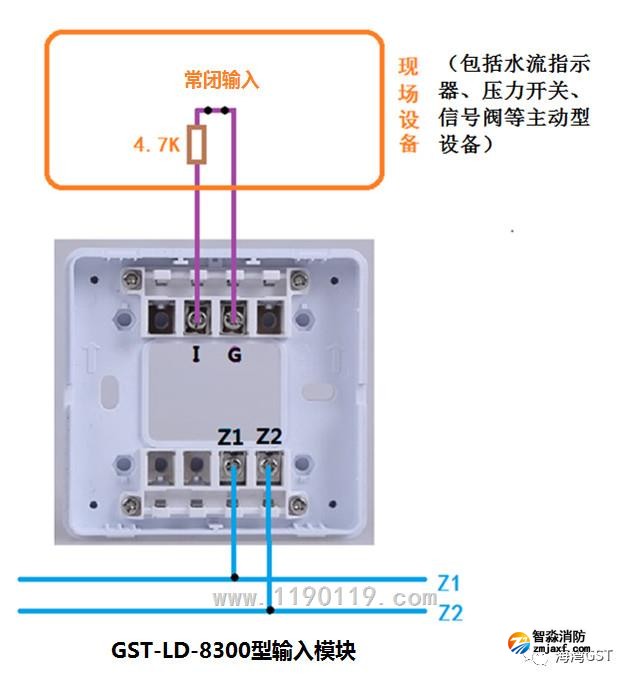

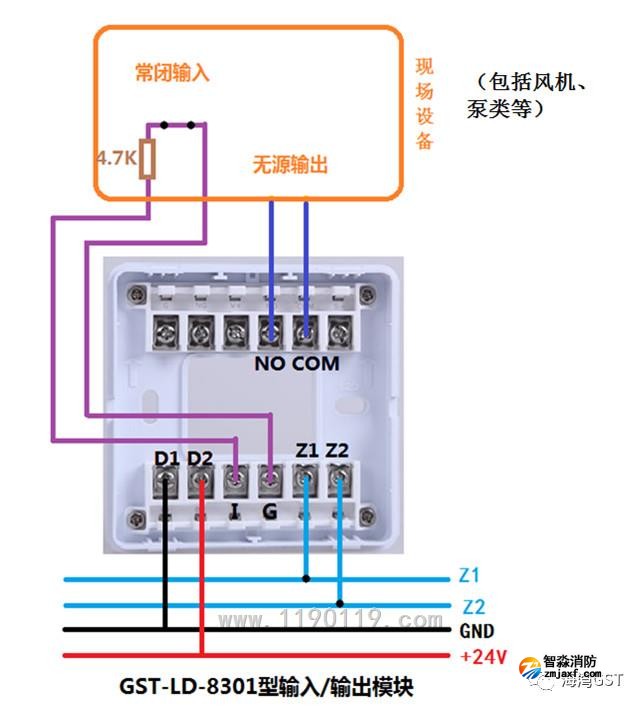

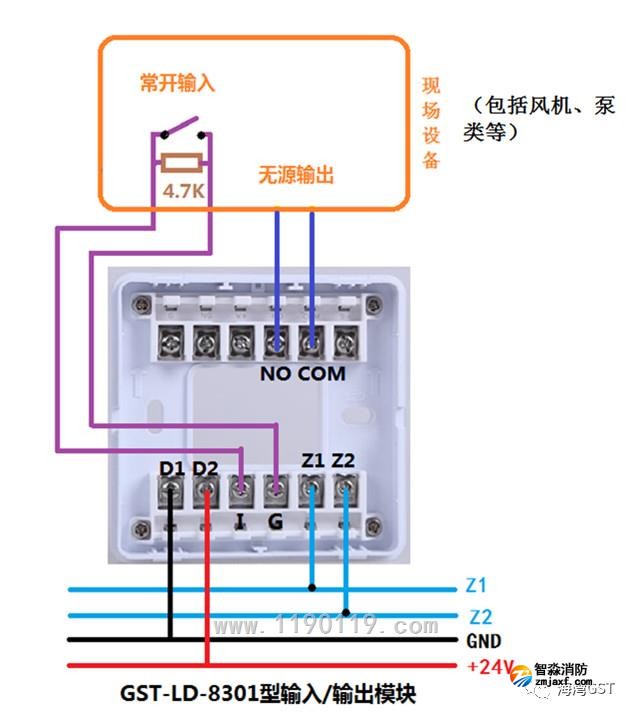

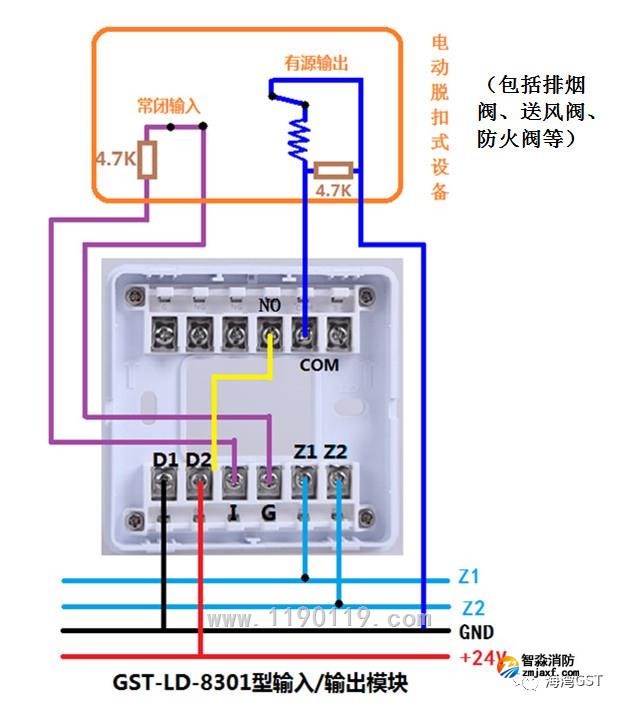

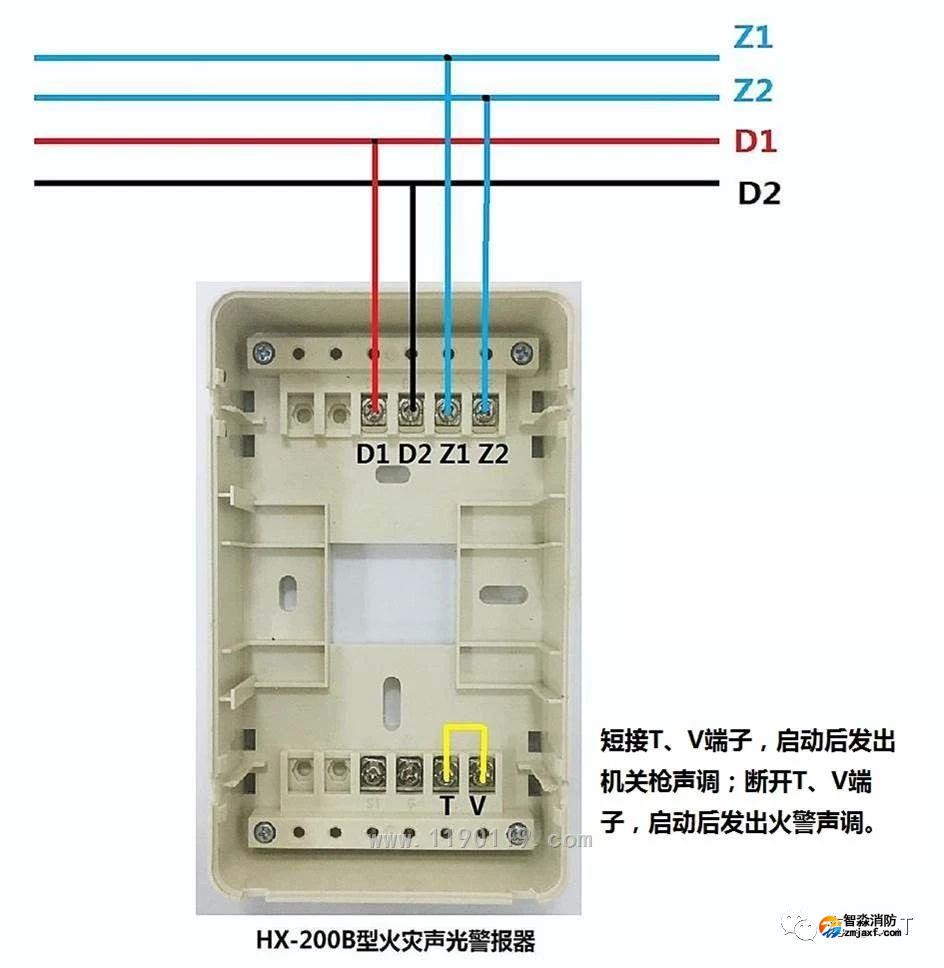

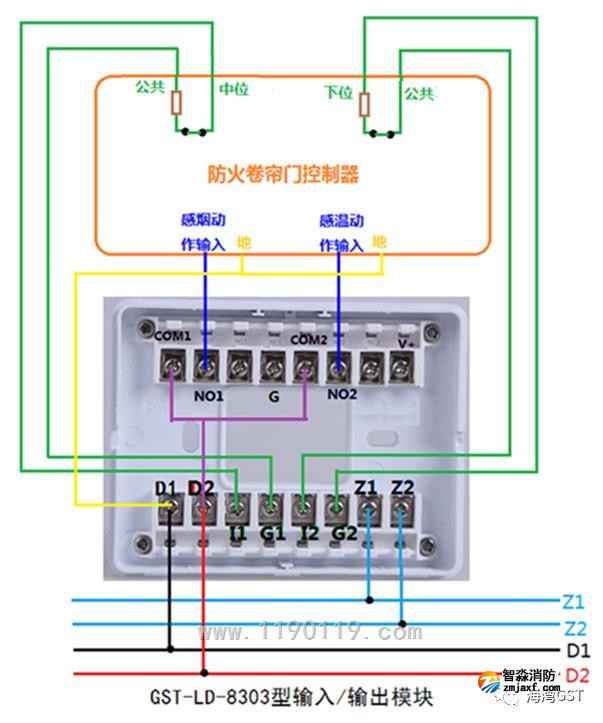

1、8300模块与具有无源常开触点的现场设备接线方法： 2、8300模块与具有无源常闭触点的现场设备接线方法： 3、8301模块采用无源输出方式，输入端为无源常开触点的接线方法： 4、8301模块采用无源输出方式，输入端为无源常闭触点的接线方法： 5、8301模块采用有源输出方式，输入端为无源常开触点的接线方法： 6、8301模块采用有源输出方式，输入端为无源常闭触点的接线方法： 7、8303模块采用有源输出方式，输入端为无源常开触点的接线方法： 8、8303模块采用有源输出方式，输入端为无源常闭触点的接线方法： 9、8304型半岛(中国)电话接口接线方法： 10、8305扬声器监视模块（两线制广播模块，可检测扬声器丢失）接线方法： 11、HX-200B声光警报器接线方法： 注意事项： 1、8301、8303模块的输出触点容量是DC24V/2A，适用于12V~48V的直流或交流； 2、部分防火卷帘控制器、电梯控制箱等设备因其启动电流微小，容易受到线路干扰，建议8303、8301模块和被控设备间加中间继电器； 3、接线图中的电阻均作为检线使用，需配接于设备端。
